回转料仓
产品应用方案
机床上下料法兰项目技术方案
项目概述：该方案主要根据用户圆法兰加工工艺设计工作站流程，采用1台卧式数控车床，1台卧式车铣复合中心，1台卡诺普RA22-80机器人配合1套手爪、1台机器人底座，1台上下料机，1台翻转台，1套安全围栏。
项目设计依据
上下料对象：圆法兰
工件外观：如下图
单个产品重量： ≤10kg。
尺寸：直径≤250mm，厚度≤22mm，材质304不锈钢，技术要求：按照圆法兰加工工艺卡片进行机床上下料，并具备机器人抓料准确，断电不掉落等功能。
工作制：每天工作两个班，每班8小时。

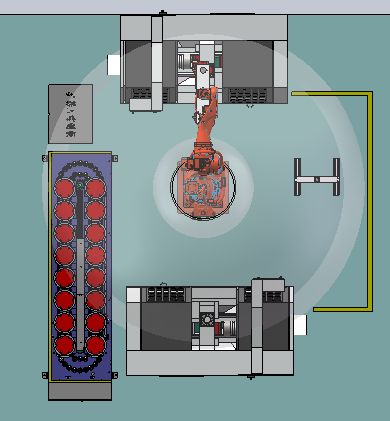

方案布局

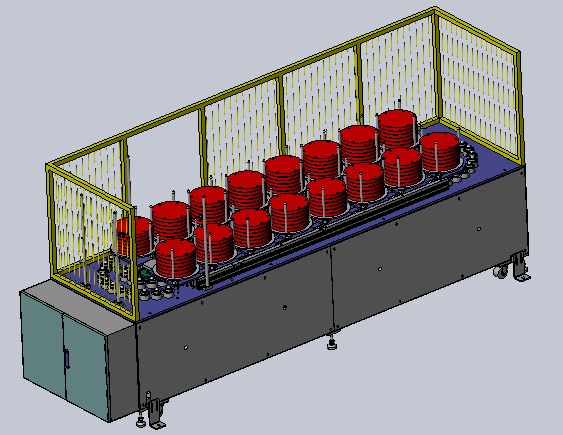

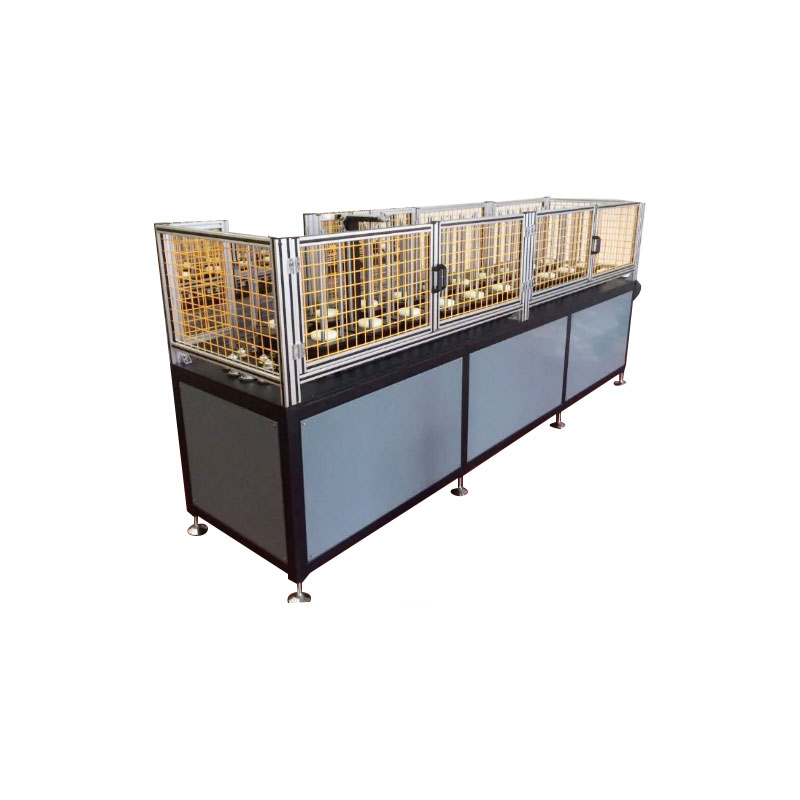

所需料仓：自动回转上下料仓
上下料仓采用全自动回转方式，人工在有防护测上下料，机器人在另外一侧工作。整体有16个工位，每个工位可放最大工件6件。
